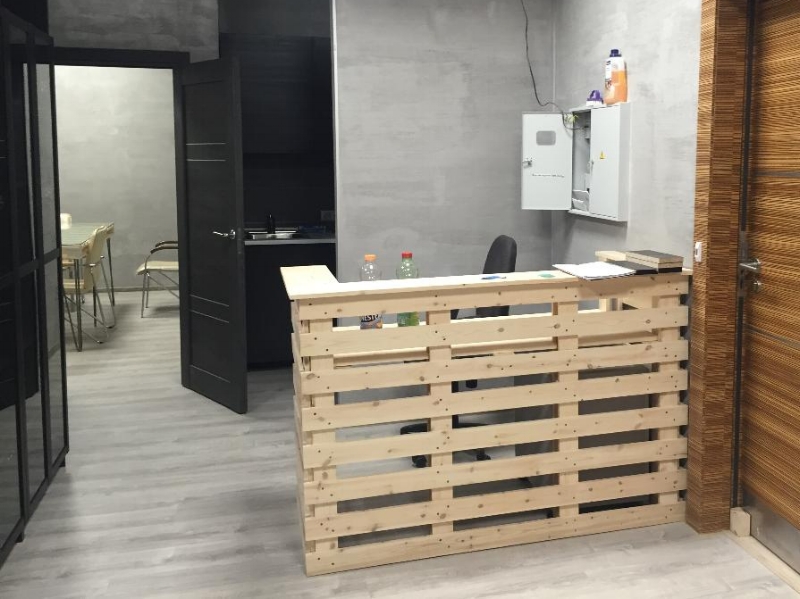

Представляю вашему вниманию стойку-ресепшн / барную стойку из поддонов (точнее под поддоны), которую мы делали вдвоем со столяром два года назад. Большая часть нашей офисной мебели сделана под паллеты - компьютерные столы (чертежи с размерами и инструкция), стол для переговоров, журнальные столики, подоконник.
Размеры
Высота стойки 1 метр, ширина 1,5 метра, глубина 60 сантиметров.
Столешница установлена примерно на 72 см. Напоминаю, что стандартная высота рабочего стола 75 см. Если бы мы установили свою столешницу выше, ее торец было бы видно через фасад. У вас все будет зависеть от ширины и расположения фронтальных досок (розовых).

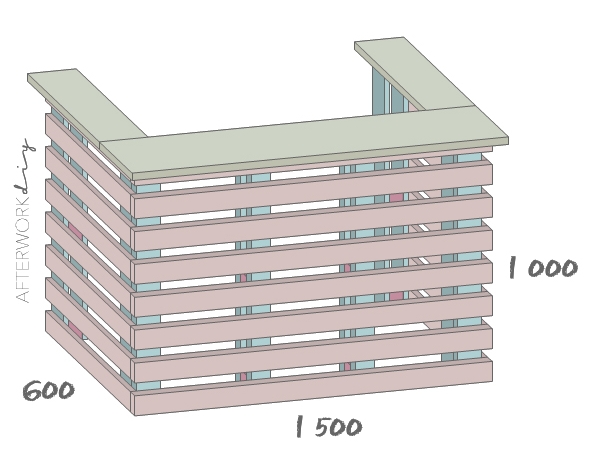

Вид спереди:

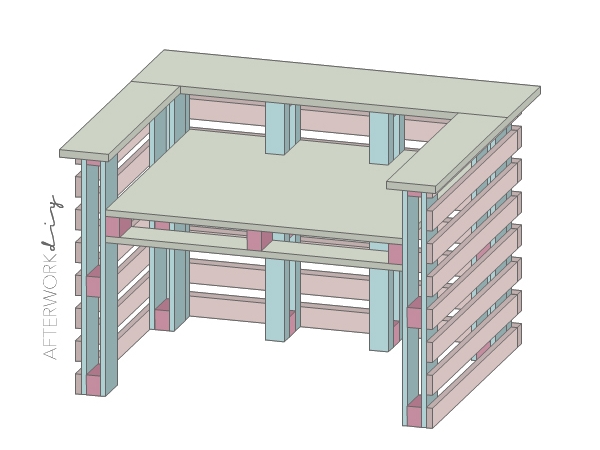

Вид изнутри:

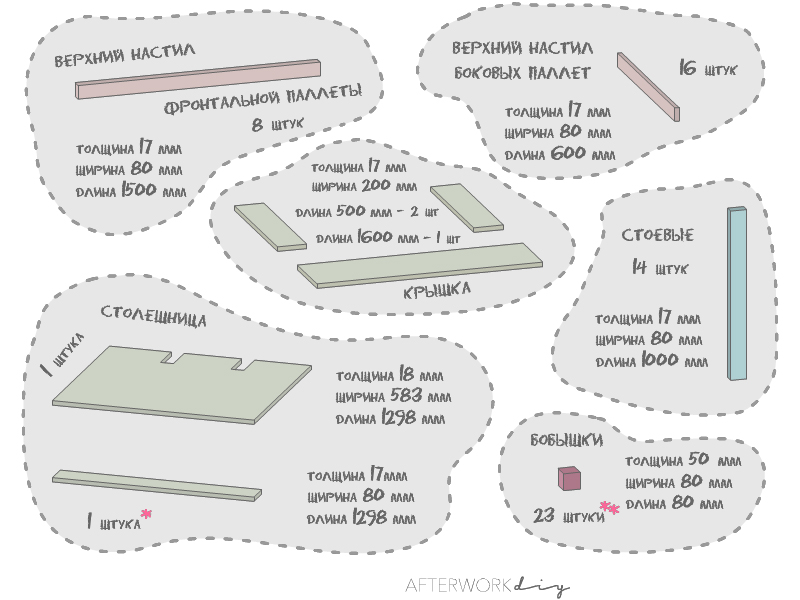

Детали
* Нижняя доска столешницы (зеленая) не понадобится, если решите делать столешницу другой конфигурации. Смотрите соответсвующий пункт ниже.
** С бобышками та же история. Если в качестве столешницы у вас будет только мебельный щит, то количество требуемых бобышек уменьшится на 5 штук.
Сборка
Отшлифуйте детали до начала сборки, потом это сделать будет трудно.

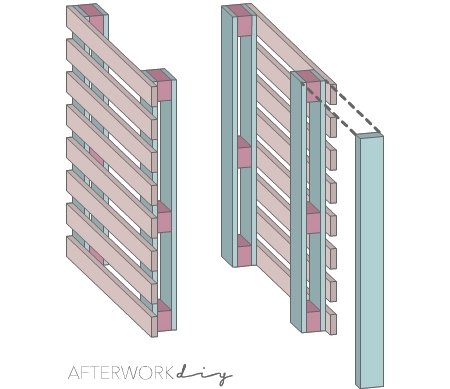

Боковые паллеты
Сборку начинаем с боковых паллет. Скоро станет понятно, почему.

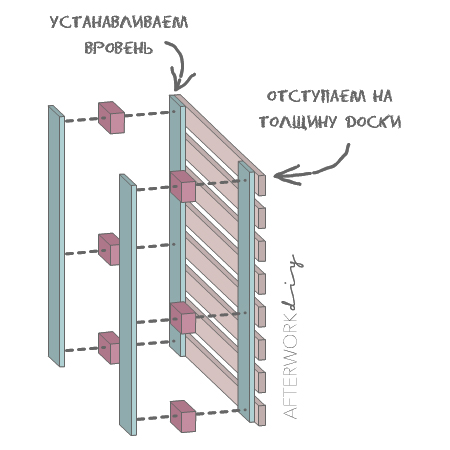

Возьмем для примера правую боковую паллету (если смотреть на стойку спереди). Стоевую (вертикальная голубая доска), что приходится на заднюю часть стойки, крепим вровень с краями фронтальных досок (розовых).
Стоевую, приходящуюся на перед, где будет соединение с фронтальной паллетой, устанавливаем с отступом от края на толщину стоевой доски. У меня были доски толщиной 17 миллиметров, то есть и отступ от края получился около двух сантиметров.
Фронтальные доски (розовые) устанавливаем с одинаковым шагом. У меня при высоте в 1 метр получилось 8 горизонтальных досок шириной по 80 см с шагом по 51 см.
Бобышки (фиолетовые кубики) устанавливаем ровно на уровне досок. Если сместите их выше или ниже, это будет сильно заметно снаружи.
Повторяем то же самое для левого бока в зеркальном порядке.
Читайте также:
Теперь на места, где мы ранее оставили отступ, устанавливаем стоевые. К ним чуть позже будет крепиться фронтальная паллета.
Мы это делаем для того, чтобы:
1) не перегружать конструкцию дополнительной стоевой с бобышками. Так фронт и бока делят общую стоевую в углах;
2) благодаря отступу все горизонтальные доски (розовые) будут формировать ровненький угол и продолжать друг друга без заметных щелей.

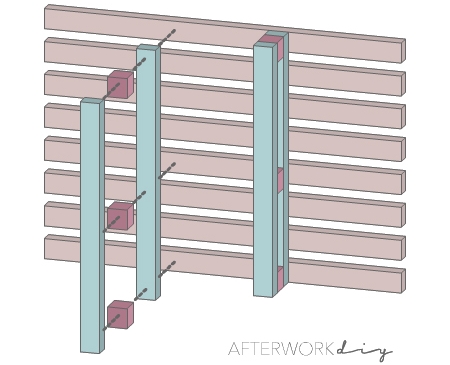

Фронтальная часть
Количество фронтальных досок (розовые) такое же, что и у боковых паллет - 8 штук.
Собираем их на стоевые (голубые) в середине на равном расстоянии друг от друга и от стоевых, что будут по краям.

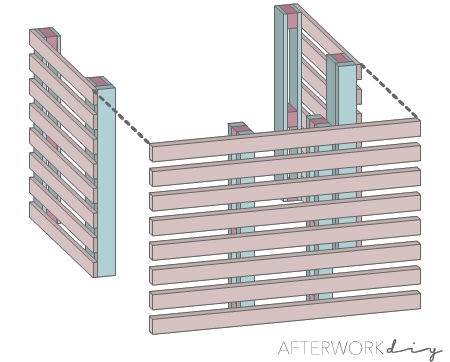

Сборка стойки
Теперь можно приступать к сборке фронта и боковых паллет на установленные заранее стоевые.
Читайте также:

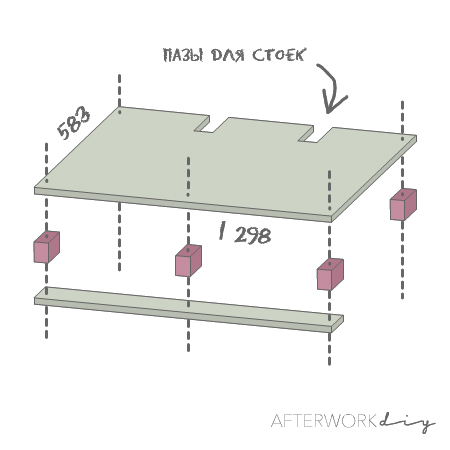

Столешница
Сначала расскажу про нашу столешницу, потом опишу другие варианты.
Наша столешница также имитирует поддон и состоит из мебельного щита (верхней части), доски (внизу) и четырех бобышек.
Размеры столешницы рассчитываются так:
Ширина столешницы = ширина стойки минус толщины всех деталей с обеих сторон:
1500 - (17 х 3 + 50) - (17 х 3 + 50) = 1298 мм
Глубина столешницы = глубина стойки минус толщина одной доски (фронтальной):
600 - 17 = 583 мм
Пазы в столешнице получились около 84 х 80 мм.
Соответственно и нижнюю доску мы делаем длиной 1298 мм.
Важно: Прежде чем выпиливать детали, померьте финальные размеры после сборки стойки.
Магазинные строганные доски не всегда имеют заявленные и одинаковые толщины. Некоторые из них могут иметь искривления, что-то может усохнуть. После сборки также могут появиться дополнительные миллиметры от шляпок саморезов, если вы где-то не утопили их заподлицо.

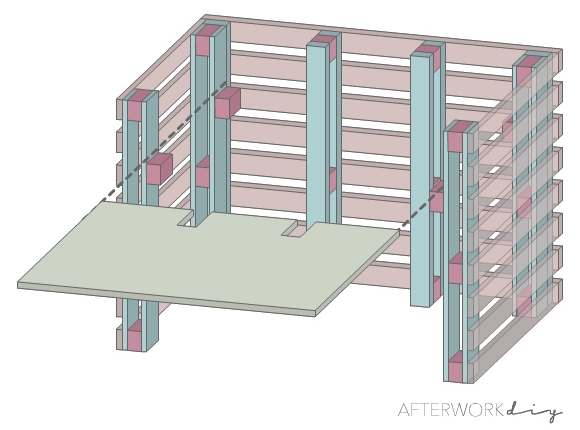

Крепление столешницы
Наша столешница была выполнена из мебельного щита, установленного на бобышки, привинченнные к стоевым.
Сначала отметили уровень, на котором должна находиться столешница, затем привинтили бобышки к стоевым.
На бобышки закрепили саморезами столешницу и нижнюю доску.

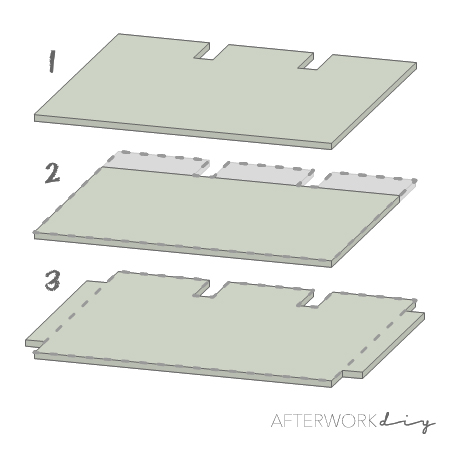

Другие варианты
Но есть и другие варианты.
Во-первых, столешница может быть выполнена не из мебельного щита, а из стянутых между собой досок.
Во-вторых, вместо бобышек, столешницу можно установить на рейки. Таким образом они будут менее заметны, а конструкция получится легче. Вам не нужно будет устанавливать нижнюю доску, имитирующую конструкцию поддона.
А, в-третьих, можно сделать, как у нас, но не выпиливать пазы для передних стоевых (вариант 2 на картинке). Тогда от общей глубины нужно отминусовать расстояние, приходящееся на стойку и лицевую доску. Или наоборот - сделать столешницу шире и выпилить пазы для боковых стоек (вариант 3 на рисунке). Пунктиром для примера обозначены границы нашей столешницы.

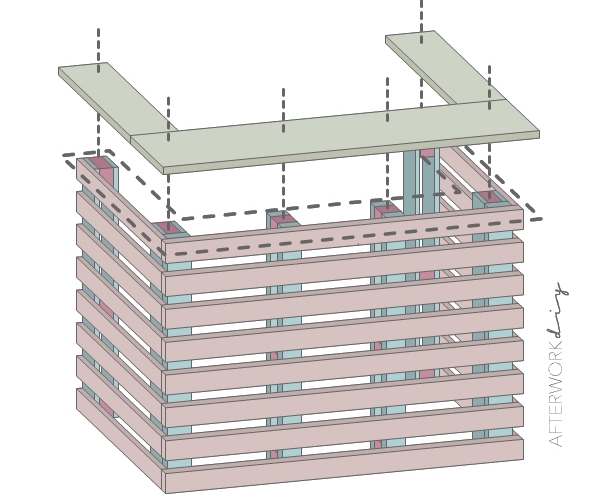

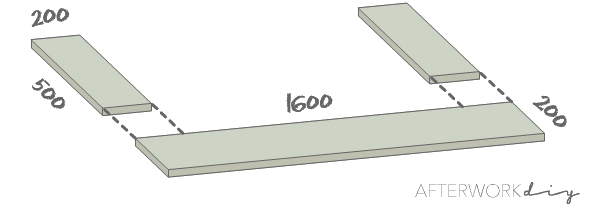

Крышка стойки
Можно, конечно, выпилить верхнюю крышку стойки из цельного мебельного щита, но так выйдет намного дороже, и отходов больше. Мебельный щит в таком случае должен быть минимум 1,6 м х 70 см.
Наша крышка была собрана из трех досок. С каждой стороны она выступает над стойкой на 5 см.
Получается одна доска 1,6 м х 20 см и две 50 х 20 см.
Привинчивается крышка к стойке в местах, где расположены бобышки.
Важно: Дождитесь максимального высыхания древесины, особенно досок верхней крышки, иначе в местах стыков появятся заметные щели.
Со временем (примерно через год) их скорей всего все равно придется переустановить. Просто открутите саморезы, залейте старые отверстия в стойке (не в крышке) смесью ПВА и опилок, после высыхания клея переустановите верхние доски ближе друг к другу.
Саморезы
Хочу напомнить, что длины саморезов рассчитываются исходя из толщин стягиваемых деталей. Саморез должен войти в следующую деталь минимум на половину ее толщины, а острые концы не должны вылезти с обратной стороны.
На примере моих деталей: для стягивания доски и бобышки со стороны доски - саморез длиной 50-60 мм, со стороны бобышки - 60 мм, для двух досок - 25-30 мм.

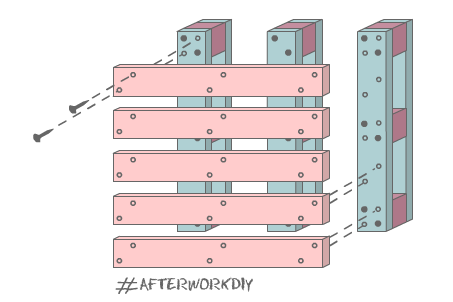

Пирог поддона состоит из нескольких деталей, поэтому саморезы вкручиваются на каждом последующем слое зеркально, чтобы не мешать друг другу.
